Ортопантомограмма (ОПТГ), или панорамный снимок зубов, является одним из базовых и наиболее востребованных методов рентгенологической диагностики в современной стоматологии. Это исследование позволяет за один сеанс получить развернутое двухмерное изображение всей зубочелюстной системы. На одном снимке отображаются обе челюсти, все прорезавшиеся и ретинированные зубы, височно-нижнечелюстные суставы (ВНЧС) и гайморовы пазухи. ОПТГ служит отправной точкой для планирования любого сложного стоматологического лечения, будь то терапия множественного кариеса, ортодонтическая коррекция, протезирование или дентальная имплантация.
Как выглядит и что показывает панорамный снимок зубов

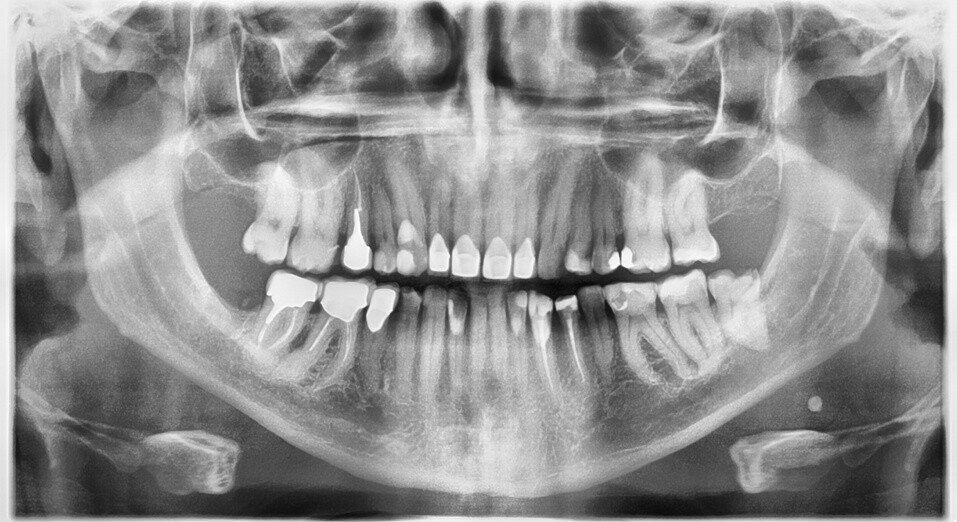

Панорамный снимок зубов представляет собой плоскостное двухмерное изображение, на котором анатомические структуры челюстно-лицевой области развернуты в одной плоскости. На снимке хорошо визуализируются плотные ткани, поглощающие рентгеновские лучи, в то время как мягкие ткани отображаются менее контрастно.
На ортопантомограмме врач-стоматолог может детально рассмотреть следующие элементы:
- Состояние всех зубов: коронковые части, корневую систему, наличие кариозных поражений (включая скрытые полости на контактных поверхностях и вторичный кариес под старыми пломбами или коронками).
- Непрорезавшиеся (ретинированные) и дистопированные зубы: особенно это актуально для третьих моляров («зубов мудрости»). Благодаря снимку врач сможет оценить их положение и угол наклона.
- Состояние костной ткани: объем, плотность и структуру альвеолярных отростков верхней и нижней челюстей, уровень убыли кости при заболеваниях пародонта.
- Наличие новообразований и воспалительных процессов: кисты, гранулемы в области верхушек корней, опухоли челюстных костей.
- Качество проведенного ранее лечения: степень пломбирования корневых каналов, прилегание ортопедических конструкций, положение установленных дентальных имплантатов.
- Смежные анатомические структуры: височно-нижнечелюстные суставы (положение суставных головок) и верхнечелюстные (гайморовы) пазухи (наличие воспаления или близость к ним корней зубов).
Когда необходима ОПТГ
Ортопантомография назначается на этапе первичной комплексной диагностики для оценки общего состояния полости рта. Она необходима в тех случаях, когда прицельного снимка одного или двух зубов недостаточно для понимания клинической картины.

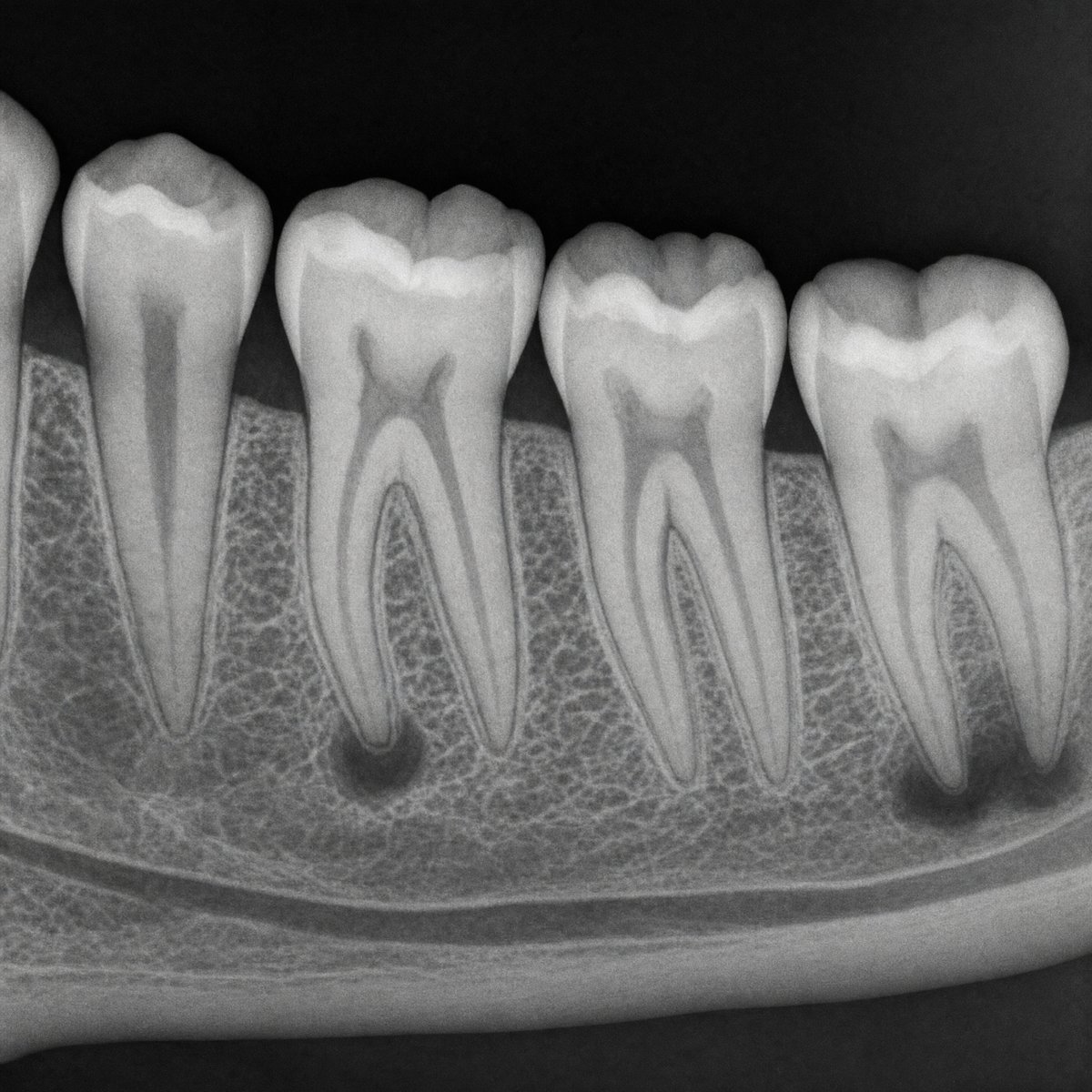

Изображение сгенерировано нейросетью
Снимок обязателен при планировании тотального протезирования, перед началом ортодонтического лечения на брекет-системах или элайнерах, а также на этапе подготовки к хирургическим вмешательствам, таким как множественное удаление зубов или установка имплантатов.
Кроме того, ОПТГ используется для контроля динамики лечения и оценки состояния зубочелюстной системы у детей в период смены прикуса.
Чем ортопантомограмма отличается от прицельного снимка и КТ
В стоматологической практике применяются различные методы рентгенодиагностики, каждый из которых имеет свои показания и ограничения. Наиболее часто пациенты сталкиваются с прицельным снимком, ортопантомограммой (ОПТГ) и компьютерной томографией (КТ). Выбор конкретного метода зависит от клинической задачи, стоящей перед врачом.
| Характеристика | Прицельный снимок | Ортопантомограмма (ОПТГ) | Компьютерная томография (КТ) |
| Область исследования | 1-3 рядом стоящих зуба | Обе челюсти полностью, суставы, пазухи | Обе челюсти или отдельный сегмент в объеме |
| Формат изображения | Двухмерное (2D) плоскостное | Двухмерное (2D) панорамное | Трехмерное (3D) объемное |
| Информативность | Детальное изучение конкретного зуба и окружающих тканей | Общая оценка состояния всей зубочелюстной системы | Максимальная детализация, возможность послойного изучения структур без наложения теней |
| Лучевая нагрузка | Минимальная (1-3 мкЗв) | Низкая (15-30 мкЗв) | Средняя (45-70 мкЗв) |
| Основные показания | Диагностика кариеса, пульпита, контроль пломбировки каналов одного зуба | Первичная диагностика, планирование брекетов, оценка зубов мудрости | Сложное протезирование, имплантация, лечение корневых каналов сложной анатомии |
Читайте также:
Безопасна ли ОПТГ
Современные цифровые ортопантомографы характеризуются минимальной лучевой нагрузкой на организм пациента. Доза облучения при проведении одного цифрового панорамного снимка составляет в среднем от 15 до 30 микрозивертов (мкЗв). Для сравнения, при выполнении традиционной флюорографии грудной клетки пациент получает около 500-800 мкЗв, а естественный радиационный фон, которому человек подвергается в повседневной жизни, составляет около 2000-3000 мкЗв в год.
Согласно санитарно-эпидемиологическим нормам, допустимая доза медицинского профилактического облучения составляет 1000 мкЗв в год. Таким образом, проведение ОПТГ абсолютно безопасно, и при необходимости исследование можно повторять несколько раз в год без какого-либо риска для здоровья. Дополнительную безопасность обеспечивает использование специальных защитных свинцовых фартуков во время процедуры.
Показания к ортопантомограмме
Панорамный снимок зубов является универсальным диагностическим инструментом и назначается врачами различных стоматологических специализаций:
- В терапии: для выявления скрытых кариозных полостей, оценки состояния тканей пародонта, диагностики воспалительных процессов (периодонтит, гранулемы, кисты).
- В хирургии: перед удалением зубов (особенно ретинированных восьмерок), для оценки объема хирургического вмешательства при удалении новообразований.
- В ортопедии: при планировании протезирования для оценки состояния опорных зубов, качества пломбировки их каналов и состояния костной ткани.
- В ортодонтии: перед установкой брекет-систем для оценки положения корней зубов, наличия зачатков постоянных зубов у детей и выявления аномалий развития челюстей.
- В имплантологии: для предварительной оценки объема и высоты альвеолярного гребня, определения расстояния до нижнечелюстного нерва и гайморовых пазух.
- В гнатологии: при жалобах на щелчки, хруст или боли в височно-нижнечелюстном суставе для выявления патологий суставных головок.
Читайте также:
Противопоказания к ортопантомограмме
Несмотря на низкую лучевую нагрузку, ортопантомография имеет ряд ограничений. Противопоказания носят преимущественно временный или относительный характер.
Процедуру не рекомендуется проводить в следующих случаях:
- Первый триместр беременности (исследование проводится только по строгим жизненным показаниям).
- Детский возраст до 5 лет (в связи со сложностью обеспечения полной неподвижности ребенка во время сканирования и несформированностью структур).
- Острые психические расстройства или неврологические заболевания, при которых пациент не может сохранять неподвижное положение.
- Тяжелое общее состояние пациента (в период обострения серьезных соматических заболеваний).
Преимущества и недостатки ОПТГ
Как и любой метод аппаратной диагностики, панорамный снимок зубов обладает своими сильными и слабыми сторонами. Понимание этих особенностей позволяет врачу-стоматологу рационально использовать ОПТГ в клинической практике, комбинируя ее с другими методами исследования.
| Преимущества | Недостатки |
| Комплексность: отображение всей зубочелюстной системы на одном снимке. | Двухмерность: наложение теней анатомических структур друг на друга, что может скрывать мелкие детали. |
| Скорость: процесс сканирования занимает не более 20 секунд, результат доступен сразу. | Искажение размеров: небольшое проекционное искажение реальных размеров объектов (обычно на 15-20%). |
| Безопасность: низкая доза рентгеновского излучения, подходящая для детей и взрослых. | Ограниченная информативность при сложных патологиях: не заменяет КТ при планировании сложной имплантации или эндодонтического лечения. |
| Комфорт: процедура не вызывает болезненных ощущений и не требует помещения датчиков в полость рта. | Чувствительность к движению: малейшее движение пациента во время сканирования приводит к размытию изображения. |
| Доступность: относительно невысокая стоимость по сравнению с компьютерной томографией. |
Виды ортопантомограммы зубов
В современной стоматологической практике ортопантомограмма может быть выполнена с использованием различных технологий. Эволюция рентгенологического оборудования привела к переходу от традиционных аналоговых методов к современным цифровым системам, которые обеспечивают более высокое качество изображения и безопасность для пациента.

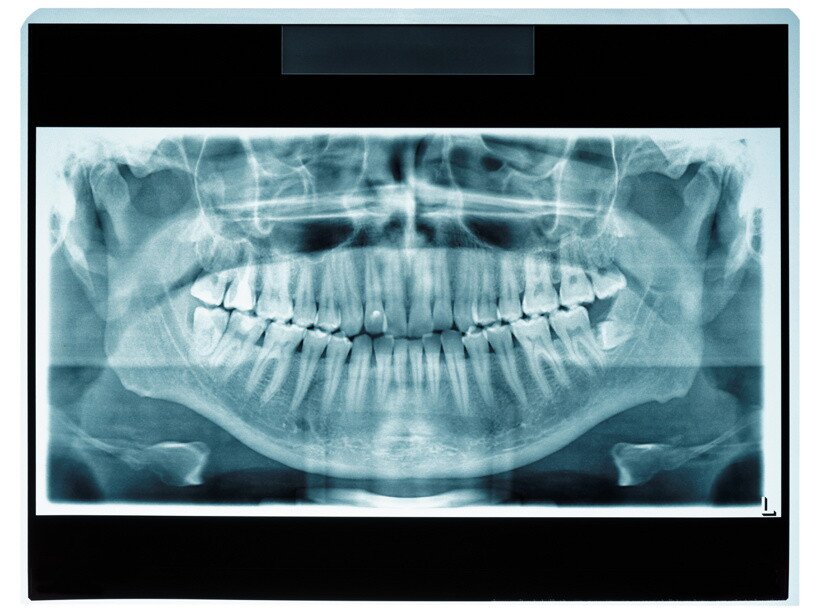

Пленочная (аналоговая) ортопантомограмма
Это классический метод, при котором рентгеновские лучи воздействуют на светочувствительную пленку, помещенную в специальную кассету. После экспозиции пленка проявляется в фотолаборатории.
Основным недостатком этого вида является более высокая лучевая нагрузка по сравнению с цифровыми аппаратами, а также невозможность редактирования полученного изображения (изменения контрастности, яркости или масштаба). Кроме того, пленка со временем может терять качество и требует специальных условий хранения. В настоящее время пленочные аппараты используются все реже.
Цифровая ортопантомограмма
Современный стандарт диагностики. Вместо пленки в аппарате используется высокочувствительный цифровой датчик (сенсор), а изображение мгновенно передается на экран компьютера врача.
Цифровая ОПТГ обладает множеством преимуществ: доза облучения снижена в 2-3 раза, изображение можно масштабировать, менять его контрастность для детального изучения подозрительных участков. Результаты исследования легко сохраняются в электронной медицинской карте пациента, могут быть записаны на цифровой носитель (CD-диск, USB-флеш-накопитель) или отправлены по электронной почте.
Подготовка к ОПТГ
Процедура выполнения панорамного снимка зубов является стандартной и не требует от пациента изменения привычного образа жизни, соблюдения диеты или отмены приема медикаментов. Вся подготовка осуществляется непосредственно в кабинете рентгенодиагностики перед началом исследования.
Перед процедурой пациенту необходимо снять все металлические предметы в области головы и шеи. К ним относятся серьги, пирсинг, цепочки, кулоны, заколки для волос с металлическими элементами, а также очки. Если у пациента имеются съемные зубные протезы, содержащие металлические детали, их также следует извлечь из полости рта. Это требование связано с тем, что металл на рентгеновском снимке создает выраженные артефакты — светлые пятна и блики, которые перекрывают анатомические структуры и делают изображение неинформативным. На пациента в обязательном порядке надевается специальный защитный свинцовый фартук, закрывающий грудную клетку, органы брюшной полости и малого таза от воздействия рентгеновских лучей.

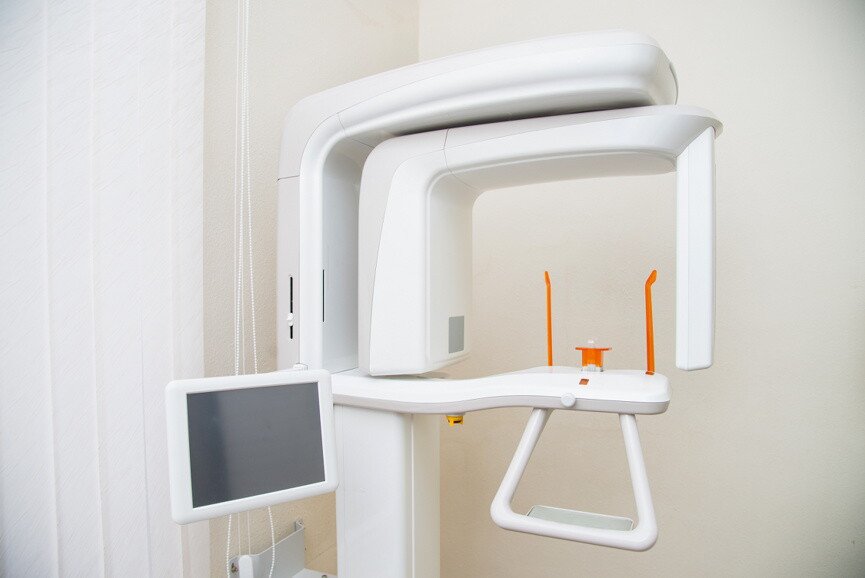

Как делают панорамный снимок зубов
Процедура получения ортопантомограммы проходит быстро, комфортно и абсолютно безболезненно. Весь процесс занимает не более 5-7 минут, из которых само сканирование длится всего несколько секунд.
- Позиционирование. Пациент подходит к аппарату (ортопантомографу). В зависимости от конструкции аппарата исследование может проводиться в положении стоя или сидя.
- Фиксация. Подбородок пациента помещается на специальную подставку. Для правильного центрирования челюстей врач просит прикусить зубами небольшую пластиковую пластину (мундштук), на которую надет одноразовый гигиенический чехол.
- Стабилизация головы. Голова фиксируется мягкими боковыми зажимами для предотвращения случайных движений. Руками пациент держится за специальные поручни аппарата. Язык необходимо плотно прижать к твердому небу.
- Сканирование. Врач выходит в соседнее помещение или за защитную ширму и запускает аппарат. Подвижная часть томографа, содержащая рентгеновскую трубку и датчик, совершает плавный оборот вокруг головы пациента в течение 15-20 секунд. В этот момент важно сохранять полную неподвижность и ровно дышать через нос.
- Получение результата. После завершения вращения пациент освобождается и отходит от аппарата. Изображение сразу же выводится на монитор компьютера для анализа врачом-стоматологом.
Частые вопросы и ответы
Как часто можно делать ОПТГ?
Благодаря минимальной лучевой нагрузке цифровых аппаратов, делать панорамный снимок можно достаточно часто. В рамках допустимой годовой нормы медицинского облучения (1000 мкЗв) теоретически можно выполнить несколько десятков снимков. На практике стоматологи назначают ОПТГ 1-2 раза в год или чаще — в процессе сложного многоэтапного лечения для отслеживания динамики.
Можно ли делать ОПТГ беременным?
В первом триместре беременности, когда происходит закладка основных органов и систем плода, проведение любых рентгенологических исследований строго не рекомендуется. Во втором и третьем триместрах выполнение панорамного снимка допускается, но только при наличии острой необходимости (например, при острой зубной боли или гнойно-воспалительных процессах), когда риск от отсутствия лечения превышает потенциальный риск от минимального облучения. Процедура обязательно проводится с использованием защитного свинцового фартука.
Чем отличаются панорамные снимки на пленке и на диске?
Снимок на рентгеновской пленке — это физический носитель, который нельзя изменить, масштабировать или скопировать без потери качества. Снимок на диске (или флешке) представляет собой цифровой файл высокого разрешения. Цифровое изображение врач может открывать в специальных программах, увеличивать интересующие участки, изменять контрастность и яркость для более точной диагностики. Кроме того, цифровой файл легко хранить в электронной карте и пересылать другим специалистам для консультации.
Нужна ли подготовка к рентгену зуба?
Специальной подготовки (диеты, отказа от приема пищи или медикаментов) к проведению ортопантомограммы не требуется. Единственное важное условие — непосредственно перед исследованием снять все металлические украшения (серьги, цепочки, пирсинг, заколки) с области головы и шеи, а также съемные зубные протезы, чтобы металл не создал помех на снимке.
